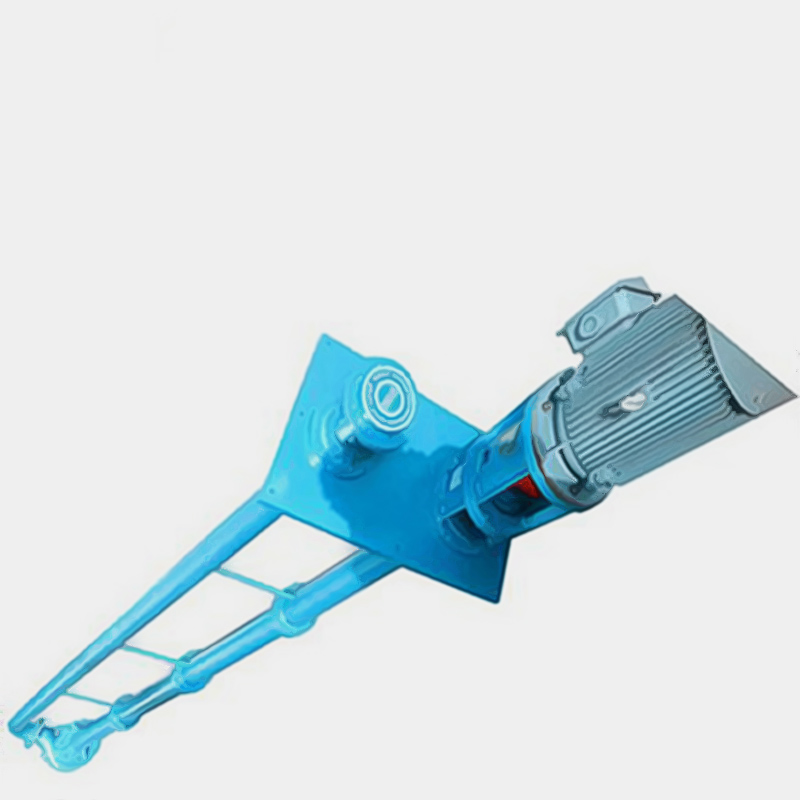

FYL長軸液下泵

FYL型長軸液下泵是一種立式離心泵，適用于化工﹑石油﹑電力﹑冶金﹑制藥﹑造紙﹑環保等多個行業部門，可用來進行對有腐蝕性液體，含有一定量固體顆粒液體的輸送。是我廠選用國內目前最優秀的水力模型設計而成,高效節能穩定是FYL液下泵最大的優點。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：DLY立式多級液下泵上一個：FYS氟塑料耐腐蝕液下泵

概述

FYL長軸液下泵特點

1、從電機向泵端看,泵為逆時針。
2、泵采用長軸結構,插入深度可達10米，軸聯接結構安全可靠，拆卸方便。
3、泵起動時葉輪浸沒在介質中,因而起動容易,不存在排氣抽空問題。
4、轉子部件可軸向調整,且采用多點支承,泵運轉平穩可靠，可采用加長吸入管,增加插入深度,充分利用自身吸程,轉子長度縮短,剛性增強,壽命延長,經濟合理。
5、滑動軸承可選用外冷卻潤滑或自冷卻潤滑。
6、出口法蘭為分半活動法蘭,便于連接。
7、配用低速電機,噪聲小,運行平穩,使用壽命長

應用范圍

FYL長軸液下泵性能參數：

流量(Q)可達2--500m3/h

揚程(H)可達5--100m

工作壓力(P)1.6MPa

工作溫度-20—+250℃

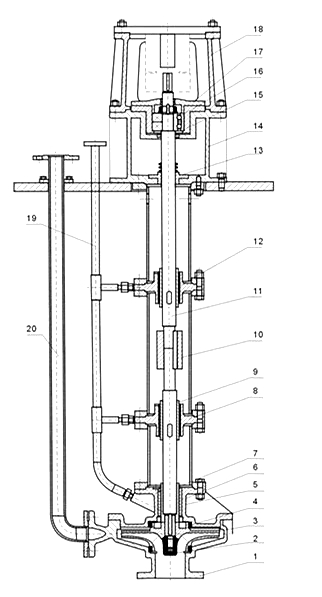

結構簡圖

型號意義

性能參數表

型號	泵額定轉速n=2900r/min			泵額定轉速n=1450r/min
型號	流量Q (m3/h)	揚程H (m)	電機功率 (KW)	流量Q (m3/h)	揚程	電機功率（KW）
25FYL-25	3.6	25	2.2	1.6	6	0.75
25FYL-41	3.6	41	4	1.6	10	1.5
25FYL-50	3.2	50	5.5	1.6	12.5	1.5
25FYL-80	3.2	80	11	1.6	20	2.2
40FYL-16	7.2	16	2.2	3.6	4	1.1
40FYL-26	7.2	26	3	3.6	5	1.1
40FYL-40	7.2	40	4	3.6	10	1.5
40FYL-50	6.3	50	5.5	3.2	12.5	1.5
40FYL-80	6.3	80	11	3.2	20	2.2
50FYL-25	14.4	25	4	7.2	6	1.5
50FYL-40	14.4	40	7.5	7.2	10	2.2
50FYL-50	12.5	50	7.5	6.3	12.5	2.2
50FYL-80	12.5	80	15	6.3	20	3
65FYL-25	28.8	25	5.5	14	6	1.5
65FYL-40	28.8	40	11	14	10	3
65FYL-50	25	50	11	12.5	12.5	3
65FYL-80	25	80	18.5	12.5	20	3
65FYL-125	25	125	30	12.5	32	5.5
80FYL-15	54	15	5.5	27	4	0.75
80FYL-24	54	24	11	27	6	1.1
80FYL-38	54	38	15	27	9	1.5
80FYL-50	50	50	22	25	12.5	2.2
80FYL-80	50	80	30	25	20	4
80FYL-125	50	125	45	25	32	7.5
100FYL-23	100	23	11	50	5	2.2
100FYL-37	100	37	15	50	9	3
100FYL-50	100	50	30	50	12.5	4
100FYL-80	100	80	45	50	20	7.5
100FYL-125	100	125	75	50	32	11
125FYL-50	200	50	45	100	12.5	7.5
125FYL-80	200	80	75	100	20	15
125FYL-125	200	125	132	100	32	18.5
150FYL-20				200	20	30
150FYL-32				200	32	45
150FYL-50				200	50	55
200FYL-20				400	20	45
200FYL-32				400	32	75
200FYL-50				400	50	90

適用范圍

主要用于化工廠、污水處理、煉油廠、煉鋼廠、發電廠、造紙、水泥廠、石油化工、紙漿及醫藥、食品、制糖等工業。中性或有腐蝕性、清潔或含有顆粒等其過流部件可以采用各種耐腐蝕材料，以及適應各種介質的需要。

故障原因與解決方案

長軸液下泵沖洗方式：

引入清潔的液體沖洗軸襯，保證了泵的安全運轉。FYL長軸液下泵對于不同的介質，有兩種方式可以選擇。自沖洗：當泵送介質為清潔介質時，采用此方式進行沖洗。從泵出口法蘭引一管路，使沖洗液流向各個軸襯，潤滑了軸襯，帶走摩擦副產生的熱量，起到降溫的作用。外沖洗：當泵送介質為內含較小顆粒的介質時，采用此方式進行沖洗。從外界接一管路，引入清潔的沖洗液沖洗各個軸襯，潤滑軸襯，帶走摩擦副產生的熱量，起到降溫的作用。同時，避免固體顆粒進入摩擦副中。

選型需要流量、揚程、轉速、功率、液下深度。另外最好告知介質酸堿度以及有無雜質,這樣可以選擇合適的材質和葉輪結構。
